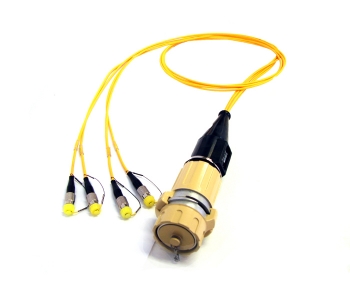

Кабель оптический аппаратный АрАОК3.X-L

Характеристики
Рабочая температура
- 60 до + 70 град.С
Оптические потери
не более 1,5 дБ
Условия хранения
по ГОСТ В9.003-80
Срок службы
20 лет
  • Описание
  • Варианты исполнений
  • Конструктивные размеры

Назначение

Оптический кабель АрАОК1 - L предназначен для установки на кабельных вводах аппаратных машин с целью обеспечения с одной стороны соединения с внешним (полевым) кабелем, а с другой - разводки (внутренних соединений) внутри аппаратных машин.

Аппаратный кабель применяется для организации мобильных информационных сетей связи, мобильных локальных вычислительных сетей при работе в полевых условиях.



Особенности

  • усиленная защита оптического кабеля металлорукавом (армированный кабель);
  • соединитель А со стороны кабельного ввода- типа гемофродит (розетка и вилка);
  • оптические полюса из циркониевой керамики типономинала 2,5 мм;
  • соединители со стороны А и Б многомодовые (кабель многомодовый) с диаметром волокна 50/125 мкм.



Основные характеристики

максимальные оптические потери при приемке, эксплуатации и хранении (ТУ) не более 1,5 дБ
тип используемого кабеля ОК-ПН-01 ТУ16.К71-026-88
 стойкость к воздействию климатических и механических факторов  гр.2У ГОСТ РВ 20.39.414.1
 повышенная предельная и рабочая температура  + 70 и + 55град.С
 пониженная предельная и рабочая температура  - 60 и - 50град.С
 атмосферное пониженное рабочее давление  26,5 х 103 Па (200мм.рт.ст)
 атмосферное повышенное давление  292 х 103 Па (3кГс/см)
 повышенная относительная влажность(при Т=35 град.С)  100%
 стойкость к соляному туману, дождю, гидростатическому давлению  Да
 стойкость к статической и динамической пыли  Да
 синусоидальная вибрация (при амплитуде ускорения - 5 g )  1-500 Гц
 механический удар многократного действия  10g, длит. ускорения 5-10мс.
 количество циклов сочленений-расчленений  не менее 500
 срок службы  20 лет
 условия хранения  по ГОСТ В9.003-80

Виды конструктивного исполнения изделий АрАОК3.Х-L.мм (многомодовые)

Наименование
изделия

Условное
обозначение
вида
исполнения

Обозначение
конструкторского
документа

Классификационный
признак,
единица измерения

кол-во
полюсов
шт.

Длина кабеля в метрах

Тип соединителя

    марка
применяемого
кабеля

Кабель оптический аппаратный

АрАОК3-0,5.мм

ЯИМП.203731. 003

4

0,5



FC



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3-1,0.мм

ЯИМП.203731. 003-01

4

1,0



FC





ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3-1,5.мм

ЯИМП.203731. 003-02

4

1,5



FC





ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.1-0,5.мм

ЯИМП.203731. 003-03

4

0,5



SC



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.1-1,0.мм

ЯИМП.203731. 003-04

4

1,0



SC



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.1-1,5.мм

ЯИМП.203731. 003-05

4

1,5



SC



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.2-0,5.мм

ЯИМП.203731. 003-06

4

0,5



ST



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.2-1,0.мм

ЯИМП.203731. 003-07

4

1,0



ST



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.2-1,5.мм

ЯИМП.203731. 003-08

4

1,5



ST



ОК-МС-11

ТУ16.К76-116-95



Виды конструктивного исполнения изделий АрАОК3.Х/2-L.мм (многомодовые)

Наименование
изделия

Условное
обозначение
вида
исполнения

Обозначение
конструкторского
документа

Классификационный
признак,
единица измерения

кол-во
полюсов
шт.

Длина кабеля в метрах

Тип соединителя

    марка
применяемого
кабеля

Кабель оптический аппаратный

АрАОК3/2-0,5.мм

ЯИМП.203731. 007

2

0,5



FC



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3/2-1,0.мм

ЯИМП.203731. 007-01

2

1,0



FC





ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3/2-1,5.мм

ЯИМП.203731. 007-02

2

1,5



FC





ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3/2-2.мм

ЯИМП.203731. 007-03

2

2,0



FC





ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.3/2-0,5.мм

ЯИМП.203731. 007-08

2

0,5



ST



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.3/2-1.мм

ЯИМП.203731. 007-09

2

1,0



ST



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.3/2-1,5.мм

ЯИМП.203731. 007-10

2

1,5



ST



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.3/2-2.мм

ЯИМП.203731. 007-11

2

2,0



ST



ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.4/2-0,5.мм

ЯИМП.203731. 007-14

2

0,5



SC

ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.4/2-1.мм

ЯИМП.203731. 007-15

2

1,0



SC

ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.4/2-1,5.мм

ЯИМП.203731. 007-16

2

1,5



SC

ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.4/2-2.мм

ЯИМП.203731. 007-17

2

2,0



SC

ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.5/2-0.5.мм

ЯИМП.203731. 007-19

2

0,5



LC

ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.5/2-1.мм

ЯИМП.203731. 007-20

2

1,0



LC

ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.5/2-1.5.мм

ЯИМП.203731. 007-21

2

1,5



LC

ОК-МС-11

ТУ16.К76-116-95

Кабель оптический аппаратный

АрАОК3.5/2-2.мм

ЯИМП.203731. 007-22

2

2,0



LC

ОК-МС-11

ТУ16.К76-116-95



Виды конструктивного исполнения изделий АрАОК3.Х-Lом (одномодовые)

Наименование
изделия

Условное
обозначение
вида
исполнения

Обозначение
конструкторского
документа

Классификационный
признак,
единица измерения

кол-во
полюсов
шт.

Длина кабеля в метрах

Тип соединителя

    марка
применяемого
кабеля

Кабель оптический аппаратный

АрАОК3-0,5.ом

ЯИМП.203731. 103

4

0,5



FC



ОКСС-07(08)

ТУ16.К71-212-94

Кабель оптический аппаратный

АрАОК3-1,0.ом

ЯИМП.203731. 103-01

4

1,0



FC





ОКСС-07(08)

ТУ16.К71-212-94

Кабель оптический аппаратный

АрАОК3-1,5.ом

ЯИМП.203731. 103-02

4

1,5



FC





ОКСС-07(08)

ТУ16.К71-212-94

Кабель оптический аппаратный

АрАОК3.1-0,5.ом

ЯИМП.203731. 103-03

4

0,5



SC



ОКСС-07(08)

ТУ16.К71-212-94

Кабель оптический аппаратный

АрАОК3.1-1,0.ом

ЯИМП.203731. 103-04

4

1,0



SC



ОКСС-07(08)

ТУ16.К71-212-94

Кабель оптический аппаратный

АрАОК3.1-1,5.ом

ЯИМП.203731.103-05

4

1,5



SC



ОКСС-07(08)

ТУ16.К71-212-94

Кабель оптический аппаратный

АрАОК3.2-0,5.ом

ЯИМП.203731. 103-06

4

0,5



ST



ОКСС-07(08)

ТУ16.К71-212-94

Кабель оптический аппаратный

АрАОК3.2-1,0.ом

ЯИМП.203731. 103-07

4

1,0



ST



ОКСС-07(08)

ТУ16.К71-212-94

Кабель оптический аппаратный

АрАОК3.2-1,5.ом

ЯИМП.203731. 103-08

4

1,5



ST



ОКСС-07(08)

ТУ16.К71-212-94



По требованию Заказчика возможны другие варианты исполнения

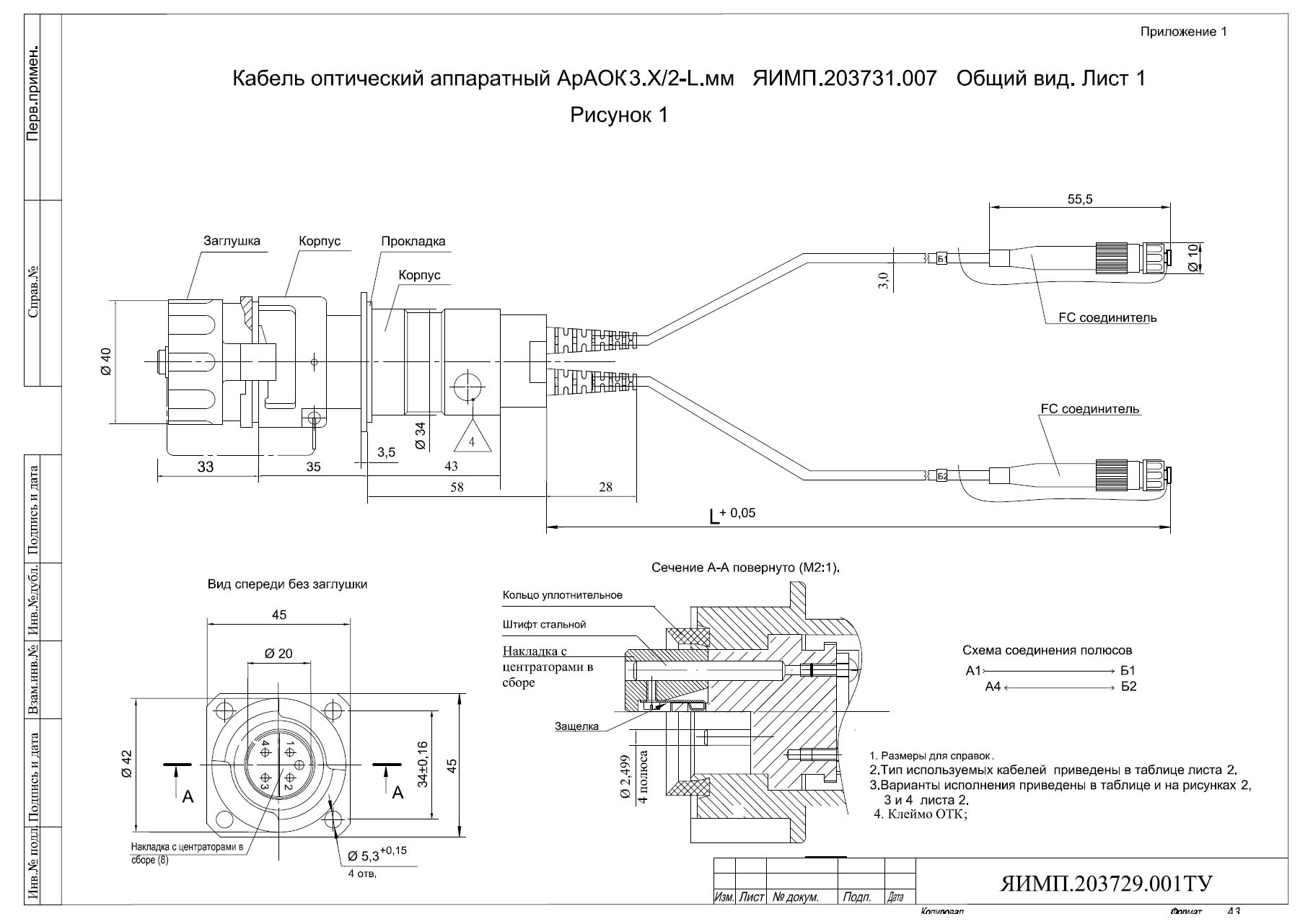

Кабель оптический аппаратный АрАОК3.Х-L.Общий вид. Лист 1

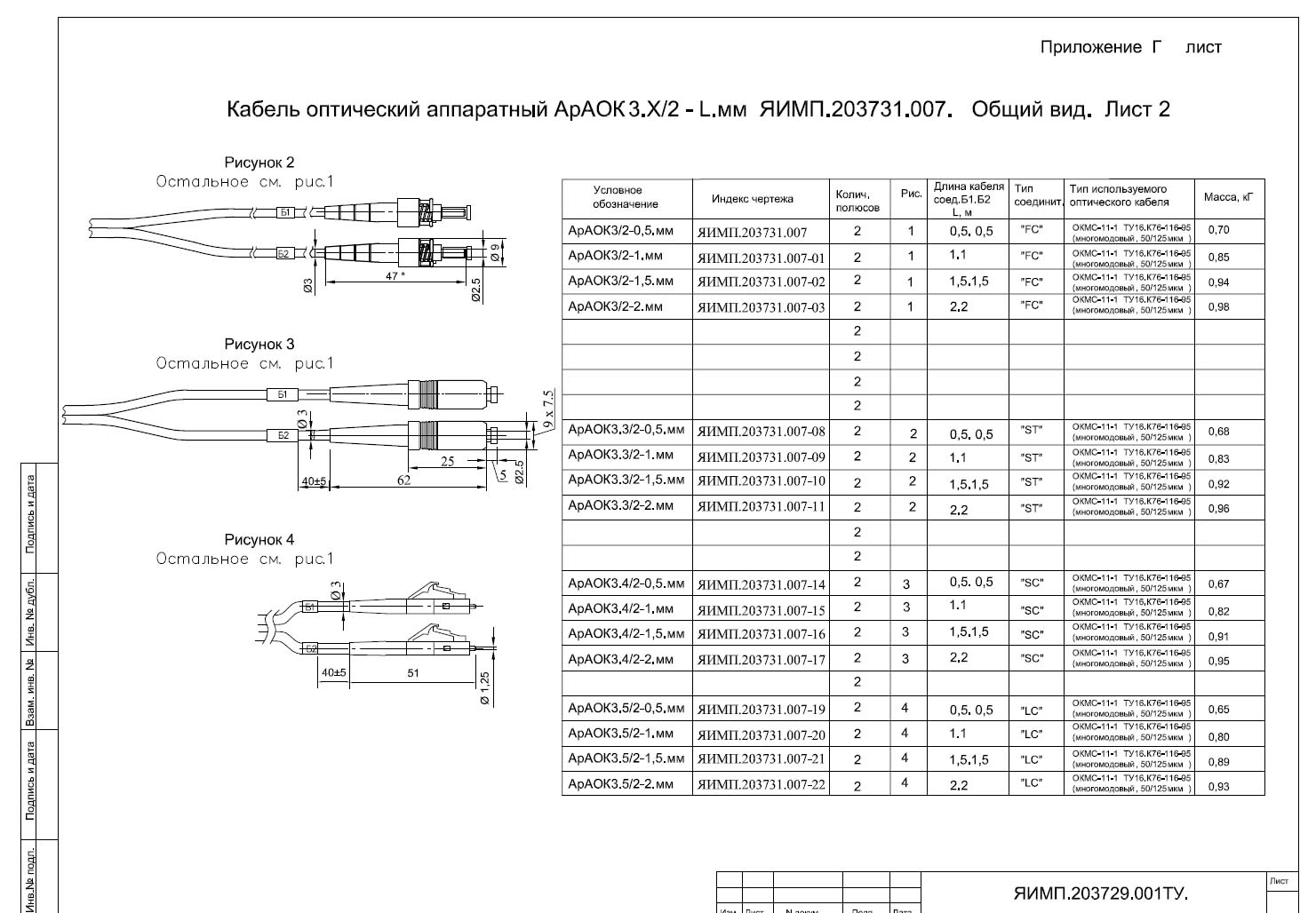

Кабель оптический аппаратный АрАОК3.Х-L.Общий вид. Лист 2
