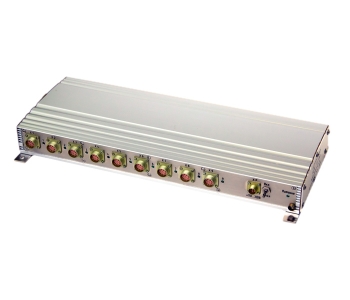

Коммутатор с оптическими портами ОКЕ9 - 10/100

Характеристики
Рабочая температура
-40°С до +50°С
Стойкость к статической пыли
да
Синусоидальная вибрация
1-300 Гц
Условия хранения
по ГОСТ В9.003-80
Размеры, мм
370 х 151х 44
Мощность потребления
не более 5,0 Вт.
Вес,не более
1,4 кг.
  • Описание
  • Варианты исполнений
  • Конструктивные размеры

ЯИМП.468352.007

ЯИМП.468352.005ТУ

Назначение:

Оптический коммутатор портов предназначен для работы в сетях информационного обмена Ethernet (10Мбит/с) и Fast Ethernet (100Мбит/с) рабочей группы при эксплуатации в стационарных помещениях и на мобильных объектах. Может использоваться для увеличения расстояния соединения между рабочими группами (двумя парами устройств) до 2000 метров и более посредством многомодового и одномодового волоконно оптического кабеля, а также для передачи информации через области воздействия электромагнитных помех.


Особенности:

  • общее количество портов - 9;
  • количество электрических портов - от 1 до 9 в зависимости от исполнения;
  • количество оптических портов от 0 до 8 (из девяти) в зависимости от исполнения;
  • герметичный алюминиевый корпус;
  • порты электрические (10/100 Мбит/с) - разъемы типа RJ45 категории 5 (5е) или вилки приборные типа РС10ТВ АВО.364.047ТУ;
  • функции автосогласования (autonegotiation) на каждом из портов;
  • функции автокроссировки MDI/MDI-X пар подключаемого кабеля;
  • оптические порты усиленного типа ОСРБ58 с возможностью подключения многомодового и одномодового кабеля в зависимости от исполнения;
  • внутренний источник питания;
  • питание :  ~ 220В , или =27В, или = 12В;


Комплектация:

  • коммутатор ОКЕ9-10/100……………………………………………1 шт.
  • соединительный электрический кабель:

    к разъемам типа RJ45 – кабель 2РМ18- RJ45-L(м) ЯИМП.685662.001

    к разъемам типа РС10ТВ – кабель ЗРС10- RJ45-L(м)   ЯИМП.685662.010

                                                 кабель ЗРС10- ЗРС10-L(м) ЯИМП.685662.01

  • соединительный оптический кабель:

    кабель ОСРБ58.1(1,2,3,4,5)/2-2/0Р.ом-L(м) ЯИМП.203733.138 (поставляется по заказу);

  • паспорт и ИЭ…………………………………………………………1 шт.



Основные характеристики:

Скорость передачи информации, Мбит/с 10 и 100
Климатическое исполнение Группа 1.3 ГОСТ РВ 20.39.304-98
повышенная предельная температура + 65 град. С
повышенная рабочая температура + 50 град. С
пониженная предельная температура - 50 град. С
пониженная рабочая температура - 40 град. С
атмосферное пониженное предельное давление 12 х 103 Па (90 мм.рт.ст)
повышенная относительная влажность(при Т=25 град.С) От 40% до 80%
стойкость к статической пыли Да
синусоидальная вибрация (при амплитуде ускорения - 5 g ) 1-300 Гц
Среднее время наработки на отказ, ч, не менее 50 000
Срок службы, лет, не менее 10
Технический ресурс в течение срока службы, ч, не менее 20 000
Условия хранения по ГОСТ В9. 003-80
Габаритные размеры, мм 370 х 151х 44
Вес, кг не более 1,4

Условное обозначение коммутатора исполнения 468352.007 при заказе и в конструкторской документации:

- «Коммутатор ОКЕ9-10/100 ЯИМП.468352.007-02  ЯИМП.468352.005ТУ»;

- «Коммутатор ОКЕ9-10/100-6.ом ЯИМП.468352.007-05 ЯИМП.468352.005ТУ»

и т.д.

Варианты исполнений: по ЯИМП.468352.005ТУ

Коммутатор

ОКЕ9-10/100-5.мм



ЯИМП.468352.007

Общее кол-во портов – 9

из них:

- электрических  - 4 разъемРС10;

- оптических – 5 (мм.50/125мкм) разъем типа ОСРБ58

Питание: -  (=27)В.

прилож. Б, лист 4

Коммутатор

ОКЕ9-10/100-2.мм



ЯИМП.468352.007-01

Общее кол-во портов – 9

из них:

- электрических  - 7 разъемРС10;

- оптических – 2(мм.50/125мкм) разъем типа ОСРБ58

Питание: -  (=27)В.

прилож. Б, лист 5

Коммутатор

ОКЕ9-10/100



ЯИМП.468352.007-02

Общее кол-во портов – 9

из них:

- электрических  - 9 типа RJ45 ;

- оптических – нет

Питание: -  (=27)В.

прилож. Б, лист 6

Коммутатор

ОКЕ9-10/100-6.ом



ЯИМП.468352.007-05

Общее кол-во портов – 9

из них:

- электрических  - 3 разъемРС10;

-оптических – 6 (ом. 9/125мкм)

разъем типа ОСРБ58

Питание: -  (=27)В.

прилож. Б, лист 7

Коммутатор

ОКЕ9-10/100



ЯИМП.468352.007-08

Общее кол-во портов – 9

из них:

- электрических - 9 разъем РС10;

- оптических – нет

Питание: -  ( =27)В.

прилож. Б, лист 8

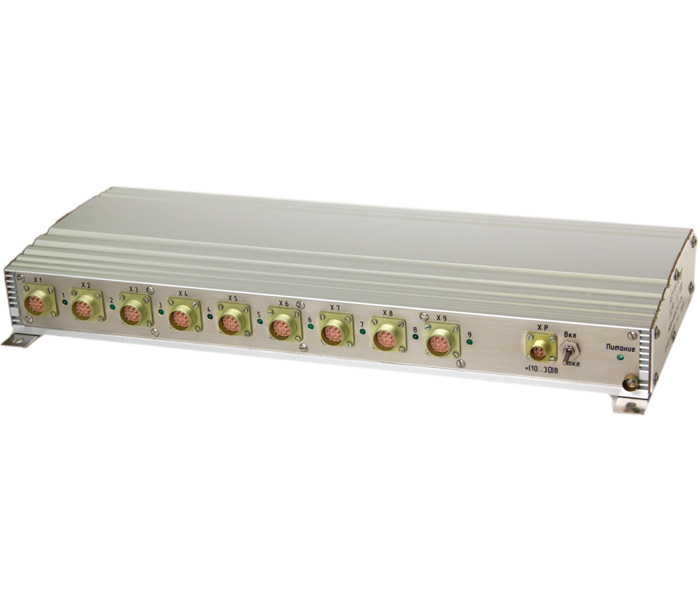

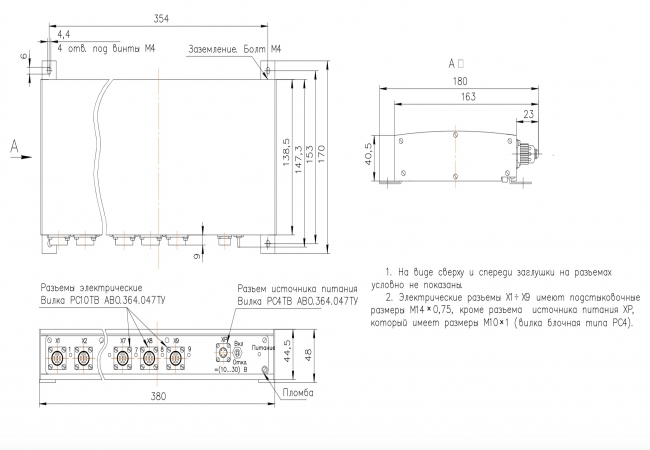

Коммутатор ОКЕ9 -10/100 ЯИМП.468352.007-08 общий вид

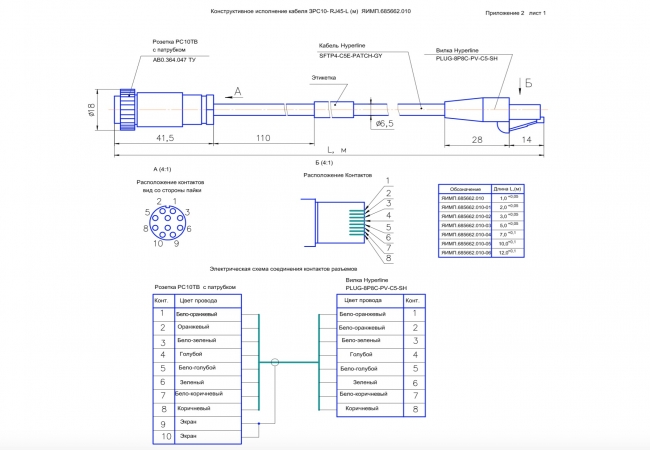

Конструктивное исполнение кабеля ЗРС10- RJ45-L(м) ЯИМП.685662.010

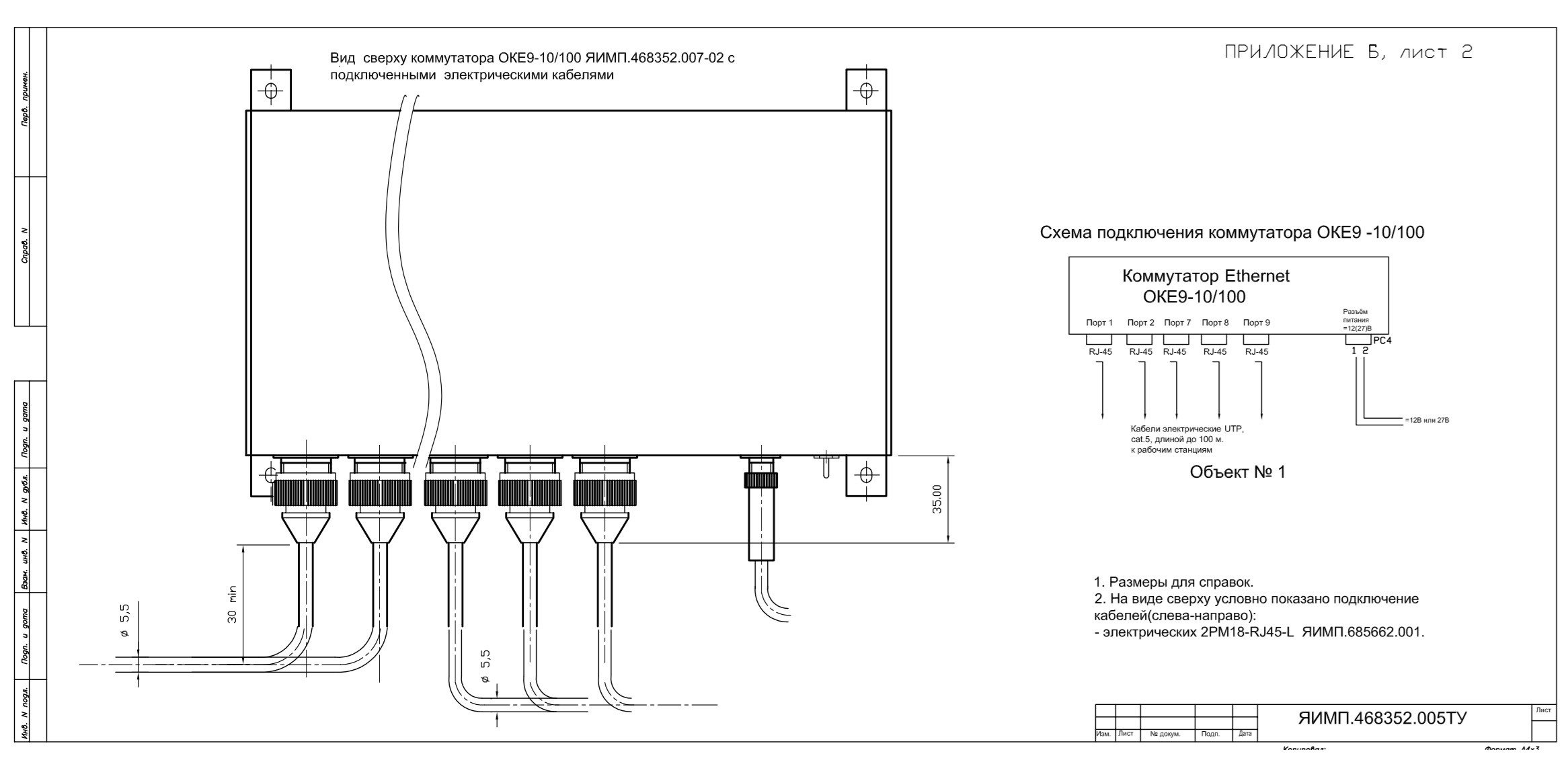

Вид сверху с подключенными электрическими кабелями

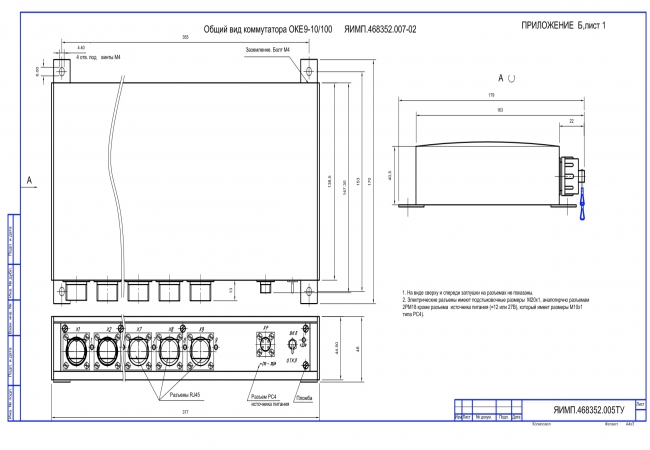

Коммутатор ОКЕ9 -10/100 ЯИМП.468352.007-02 общий вид
