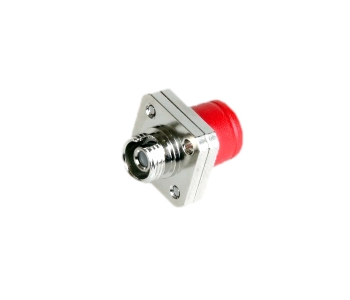

Однополюсные оптические розетки

Характеристики
  • Описание
  • Варианты исполнений
  • Конструктивные размеры

Примечание:

Оптический соединитель предназначены для установки в приборы, боксы, контейнеры с целью соединения однополюсных кабельных оптических вилок различных типов с диаметром наконечника 2,5 мм. между собой.


Особенности:

- допускает возможность разборки с целью проведения регламентных работ (чистки, ремонта).
- внутренний центратор двух типов: циркониевый, латунный (по заказу)


Основные характеристики:

стойкость к воздействию климатических и механических факторов УХЛ 2.1 ГОСТ В 20.39.404-81
повышенная предельная и рабочая температура + 70 град.С
пониженная предельная и рабочая температура - 60 град.С
атмосферное пониженное рабочее давление 0,67 х 103 Па (5мм.рт.ст)
атмосферное повышенное давление 29,4 х 104Па (3кГс/см)
повышенная относительная влажность(при Т=25 град.С) 98%
стойкость к соляному туману Да
стойкость к статической пыли Да
синусоидальная вибрация (при амплитуде ускорения - 10 g ) 1-2000 Гц
механический удар одиночного действия 1000g
количество циклов сочленений-расчленений не менее 1000
срок службы 25 лет
условия хранения по ГОСТ В9.003-80



Условное обозначение изделия при заказе и в конструкторской документации:

- Розетка соединителя оптического ОСРБ53/3-1/0Р НКФП.434622.002ТУ
- Розетка соединителя оптического ОСРБ51.53/3-1/0Р НКФП.434622.002ТУ
- Розетка соединителя оптического ОСРБ51/3-1/0Р НКФП.434622.002ТУ
- Розетка соединителя оптического ОСРБ51.52/3-1/0Р НКФП.434622.002ТУ
