Кабель оптический полевой АрПОК1/2…-L

Характеристики
Рабочая температура
- 60 до + 70 град.С
Оптические потери
не более 1,5 дБ
Условия хранения
по ГОСТ В9.003-80
Срок службы
20 лет
  • Описание
  • Варианты исполнений
  • Конструктивные размеры

Назначение

Оптический кабель предназначен для быстрого развертывания волоконно-оптической линий связи работающей на длине волны 0,85 или 1,3 мкм.

Кабель полевой применяется для организации мобильных информационных сетей связи, мобильных локальных вычислительных сетей при работе в полевых условиях.



Особенности:

  • соединители типа гемофродит (вилка и розетка), многомодовые (кабель многомодовый) с   диаметром волокна 50/125 мкм.;
  • оптические полюса из циркониевой керамики типономинала 2,5 мм.;
  • организация оптических волокон - прямой (рис. 3) и перекрёстный (рис. 4);
  • одна дуплексная линия (2 полюса), и две дуплексные линии ( 4 полюса);
  • кабель с номером разработки 1 выдержывает поперечную нагрузку 500 Н/см (трубчатой     конструкции), и имеет широкополосность не менее 150 Мгц.км.;
  • кабель с номером разработки 2 более устойчив к раздавливающим нагрузкам (модульной   конструкции), и имеет широкополосность 500-800 Мгц.км.;



Основные характеристики:

максимальные оптические потери при приемке, эксплуатации и хранении (ТУ) не более 1,5 дБ
тип используемого кабеля: оптический кабель АрПОК1

ОК-ПН-01 ТУ16.К71-026-88
тип используемого кабеля: оптический кабель АрПОК2 ОК-ПН-04 ТУ16.К71-298-2001
стойкость к воздействию климатических и механических факторов гр.2У ГОСТ РВ 20.39.414.1
повышенная предельная и рабочая температура + 70 и + 55град.С
пониженная предельная и рабочая температура - 60 и - 50град.С
атмосферное пониженное рабочее давление 26,5 х 103 Па (200мм.рт.ст)
атмосферное повышенное давление 292 х 103Па (3кГс/см)
повышенная относительная влажность(при Т=35 град.С) 100%
стойкость к соляному туману, дождю, гидростатическому давлению Да
стойкость к статической и динамической пыли Да
синусоидальная вибрация (при амплитуде ускорения - 5 g ) 1-500 Гц
механический удар многократного действия 10g, длит. ускорения 5-10мс
количество циклов сочленений-расчленений не менее 500
срок службы 20 лет
условия хранения по ГОСТ В9.003-80



Примечания:

- По требованию Заказчика возможны другие варианты исполнения длины

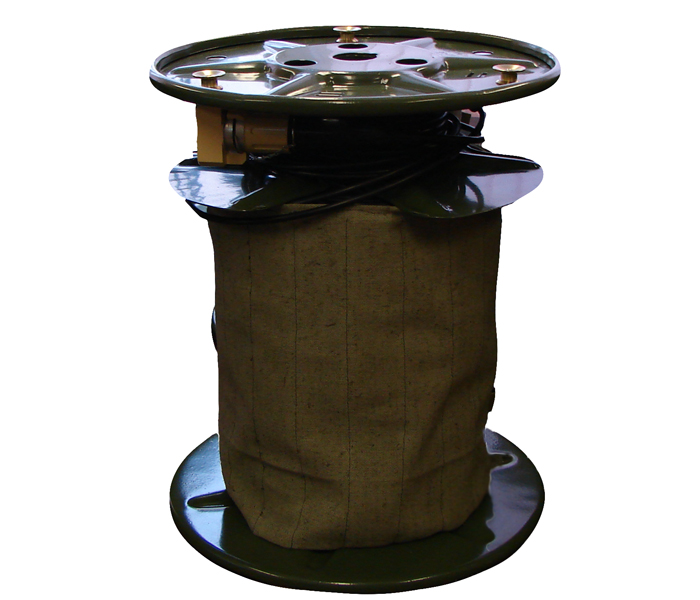

- Начиная с длины 50 метров, кабели АрПОК поставляются на металлических    барабанах    с  защитным брезентовым чехлом и имеют индекс ЯИМП.305647. 00Х (с вариантами исполнения    до -50);

Виды конструктивного исполнения изделий АрПОК1/2-L.мм (многомодовый)

Наименование
изделия

Условное
обозначение
вида
исполнения

Обозначение
конструкторского
документа

Классификационный
признак,
единица измерения

кол-во
полюсов
шт.

схема соединения волокон

Длина кабеля в метрах

    марка
применяемого
кабеля

Кабель оптический полевой

АрПОК1/2-5.мм

ЯИМП.203733.008

2

рис.6

5,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-10.мм

ЯИМП.203733.008-01

2

рис.6

10,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-20.мм

ЯИМП.203733.008-02

2

рис.6

20,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-30.мм

ЯИМП.203733.008-03

2

рис.6

30,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-40.мм

ЯИМП.203733.008-04

2

рис.6

40,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-50.мм

ЯИМП.203733.008-05

2

рис.6

50,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-60.мм

ЯИМП.203733.008-06

2

рис.6

60,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-70.мм

ЯИМП.203733.008-07

2

рис.6

70,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-80.мм

ЯИМП.203733.008-08

2

рис.6

80,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-90.мм

ЯИМП.203733.008-09

2

рис.6

90,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-100.мм

ЯИМП.203733.008-10

2

рис.6

100,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-110.мм

ЯИМП.203733.008-11

2

рис.6

110,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-120.мм

ЯИМП.203733.008-12

2

рис.6

120,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2-130.мм

ЯИМП.203733.008-13

2

рис.6

130,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

--------

--------

-------

-------

---------

---------

-----

-----

-----

-----

-----

-----

------

-----

Кабель оптический полевой

АрПОК1/2-250.мм

ЯИМП.203733.008-25

2



рис.6

250,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

--------

--------

-------

-------

---------

---------

-----

-----

-----

-----

-----

-----

------

-----

Кабель оптический полевой

АрПОК1/2-500.мм

ЯИМП.203733.008-50

2



рис.6

500,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88



Виды конструктивного исполнения изделий АрПОК1/2Х-L.мм

Наименование
изделия

Условное
обозначение
вида
исполнения

Обозначение
конструкторского
документа

Классификационный
признак,
единица измерения

кол-во
полюсов
шт.

схема соединения волокон

Длина кабеля в метрах

    марка
применяемого
кабеля

Кабель оптический полевой

АрПОК1/2Х-5.мм

ЯИМП.203733.011

2

рис.7

5,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-10.мм

ЯИМП.203733.011-01

2

рис.7

10,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-20.мм

ЯИМП.203733.011-02

2

рис.7

20,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-30.мм

ЯИМП.203733.011-03

2

рис.7

30,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-40.мм

ЯИМП.203733.011-04

2

рис.7

40,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-50.мм

ЯИМП.203733.011-05

2

рис.7

50,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-60.мм

ЯИМП.203733.011-06

2

рис.7

60,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-70.мм

ЯИМП.203733.011-07

2

рис.7

70,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/Х-80.мм

ЯИМП.203733.011-08

2

рис.7

80,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-90.мм

ЯИМП.203733.011-09

2

рис.7

90,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-100.мм

ЯИМП.203733.011-10

2

рис.7

100,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-110.мм

ЯИМП.203733.011-11

2

рис.7

110,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-120.мм

ЯИМП.203733.011-12

2

рис.7

120,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Кабель оптический полевой

АрПОК1/2Х-130.мм

ЯИМП.203733.011-13

2

рис.7

130,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

--------

--------

-------

-------

---------

---------

-----

-----

-----

-----

-----

-----

------

-----

Кабель оптический полевой

АрПОК1/2Х-250.мм

ЯИМП.203733.011-25

2



рис.7

250,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

--------

--------

-------

-------

---------

---------

-----

-----

-----

-----

-----

-----

------

-----

Кабель оптический полевой

АрПОК1/2Х-500.мм

ЯИМП.203733.011-50

2



рис.7

500,0



ОК-ПН-01-1,5-2

ТУ16.К71-026-88

Рисунок 6. Схема соединения полюсов кабелей АрПОК1/2 и АрПОК2/2 (прямые).
Рисунок 7. Схема соединения полюсов кабелей АрПОК1/2 и АрПОК2/2 (перекрестные тип 1).
