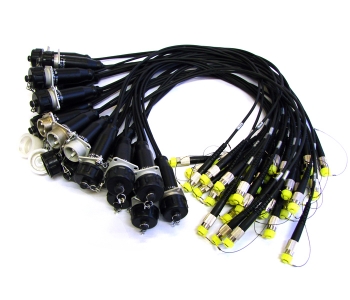

Кабель оптический ОСРБ58.Х/2-2/0В -L
- Описание
- Варианты исполнений
- Конструктивные размеры
Назначение:
Оптический кабель ОСРБ58.Х/2 предназначен для внутри приборного или внутри контейнерного соединенияволоконно-оптических приемопередатчиков с передней приборной панелью (стенкой контейнера).
Особенности:
- 4-х полюсное исполнение, соединители вилка-вилка;
- герметичная конструкция внешнего корпуса и соединения с приборной панелью;
- внутренние оптические соединители типа Лист-Х (ОСРБ51), FC, ST, SC;
- кабель типа ОК-МС-11-1 ТУ16.К76-116-95 с диаметром наружной оболочки 3 мм;
- корпус и заглушка из алюминиевого сплава с никелевым покрытием;
- наконечники полюсов из циркониевой керамики диаметром 2.5 мм;
Основные характеристики:
| максимальные оптические потери при приемке, эксплуатации и хранении (ТУ) | не более 0,7 дБ |
| тип используемого кабеля | ОК-МС11 ТУ16.К76-116-95 |
| стойкость к воздействию климатических и механических факторов | гр.1У ГОСТ РВ 20.39.414.1 |
| повышенная предельная и рабочая температура | + 70 и + 55град.С |
| пониженная предельная и рабочая температура | - 60 и - 50град.С |
| атмосферное пониженное рабочее давление | 53 х 103 Па (400мм.рт.ст) |
| атмосферное повышенное давление | 292 х 103Па (3кГс/см) |
| повышенная относительная влажность(при Т=35 град.С) | 100% |
| стойкость к соляному туману, дождю | Да |
| стойкость к статической и динамической пыли | Да |
| синусоидальная вибрация (при амплитуде ускорения - 5 g ) | 1-200 Гц |
| механический удар многократного действия | 15g, длит. ускорения 2-15мс. |
| количество циклов сочленений-расчленений | не менее 500 |
| срок службы | 20 лет |
| условия хранения | по ГОСТ В9.003-80 |
Виды конструктивного исполнения кабеля оптического ОСРБ58.Х/2-2/0Вмм-L (приборного, 2-х полюсного, многомодового).
|
Наименование |
Условное |
Обозначение |
Классификационный |
|||
|
кол-во |
Длина кабеля в метрах |
Тип соединителя |
марка |
|||
|
Кабель оптический
|
ОСРБ58.2/2-2/0Вмм-0,5 |
ЯИМП.203731.057 |
2 |
0,5
|
FC
|
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.2/2-2/0Вмм-1,0 |
ЯИМП.203731.057-01 |
2 |
1,0
|
FC
|
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.2/2-2/0Вмм-1,5 |
ЯИМП.203731.057-02 |
2 |
1,5
|
FC
|
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.2/2-2/0Вмм-2,0 |
ЯИМП.203731.057-03 |
2 |
2,0
|
FC
|
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.4/2-2/0Вмм-0,5 |
ЯИМП.203731.057-04 |
2 |
0,5
|
SC
|
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.4/2-2/0Вмм-1,0 |
ЯИМП.203731.057-05 |
2 |
1,0
|
SC
|
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.4/2-2/0Вмм-1,5 |
ЯИМП.203731.057-06 |
2 |
1,5
|
SC
|
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.4/2-2/0Вмм-2,0 |
ЯИМП.203731.057-07 |
2 |
2,0
|
SC
|
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.1/2-2/0Вмм-0,5 |
ЯИМП.203731.057-08 |
2 |
0,5
|
ОСРБ51 |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.1/2-2/0Вмм-1,0 |
ЯИМП.203731.057-09 |
2 |
1,0
|
ОСРБ51 |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.1/2-2/0Вмм-1,5 |
ЯИМП.203731.057-10 |
2 |
1,5
|
ОСРБ51 |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.1/2-2/0Вмм-2,0 |
ЯИМП.203731.057-11 |
2 |
2,0
|
ОСРБ51 |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.3/2-2/0Вмм-0,5 |
ЯИМП.203731.057-12 |
2 |
0,5
|
ST |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.3/2-2/0Вмм-1,0 |
ЯИМП.203731.057-13 |
2 |
1,0
|
ST |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.3/2-2/0Вмм-1,5 |
ЯИМП.203731.057-14 |
2 |
1,5
|
ST |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.3/2-2/0Вмм-2,0 |
ЯИМП.203731.057-15 |
2 |
2,0
|
ST |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.5/2-2/0Вмм-0,5 |
ЯИМП.203731.057-16 |
2 |
0,5
|
LC |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.5/2-2/0Вмм-1,0 |
ЯИМП.203731.057-17 |
2 |
1,0
|
LC |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.5/2-2/0Вмм-1,5 |
ЯИМП.203731.057-18 |
2 |
1,5
|
LC |
ОК-МС-11 ТУ16.К76-116-95 |
|
Кабель оптический |
ОСРБ58.5/2-2/0Вмм-2,0 |
ЯИМП.203731.057-19 |
2 |
2,0
|
LC |
ОК-МС-11 ТУ16.К76-116-95 |
Виды конструктивного исполнения кабеля оптического ОСРБ58.Х/2-2/0Вом-L (приборного, 2-х полюсного, одномодового).
|
Наименование |
Условное |
Обозначение |
Классификационный |
|||
|
кол-во |
Длина кабеля в метрах |
Тип соединителя |
марка |
|||
|
Кабель оптический
|
ОСРБ58.2/2-2/0Вом-0,5 |
ЯИМП.203731.157 |
2 |
0,5
|
FC
|
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.2/2-2/0Вом-1,0 |
ЯИМП.203731.157-01 |
2 |
1,0
|
FC
|
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.2/2-2/0Вом-1,5 |
ЯИМП.203731.157-02 |
2 |
1,5
|
FC
|
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.2/2-2/0Вом-2,0 |
ЯИМП.203731.157-03 |
2 |
2,0
|
FC
|
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.4/2-2/0Вом-0,5 |
ЯИМП.203731.157-04 |
2 |
0,5
|
SC
|
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.4/2-2/0Вом-1,0 |
ЯИМП.203731.157-05 |
2 |
1,0
|
SC
|
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.4/2-2/0Вом-1,5 |
ЯИМП.203731.157-06 |
2 |
1,5
|
SC
|
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.4/2-2/0Вом-2,0 |
ЯИМП.203731.157-07 |
2 |
2,0
|
SC
|
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.1/2-2/0Вом-0,5 |
ЯИМП.203731.157-08 |
2 |
0,5
|
ОСРБ51 |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.1/2-2/0Вом-1,0 |
ЯИМП.203731.157-09 |
2 |
1,0
|
ОСРБ51 |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.1/2-2/0Вом-1,5 |
ЯИМП.203731.157-10 |
2 |
1,5 |
ОСРБ51 |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.1/2-2/0Вом-2,0 |
ЯИМП.203731.157-11 |
2 |
2,0 |
ОСРБ51 |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.3/2-2/0Вом-0,5 |
ЯИМП.203731.157-12 |
2 |
0,5 |
ST |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.3/2-2/0Вом-1,0 |
ЯИМП.203731.157-13 |
2 |
1,0 |
ST |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.3/2-2/0Вом-1,5 |
ЯИМП.203731.157-14 |
2 |
1,5 |
ST |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.3/2-2/0Вом-2,0 |
ЯИМП.203731.157-15 |
2 |
2,0 |
ST |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.5/2-2/0Вом-0,5 |
ЯИМП.203731.157-16 |
2 |
0,5 |
LC |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.5/2-2/0Вом-1,0 |
ЯИМП.203731.157-17 |
2 |
1,0 |
LC |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.5/2-2/0Вом-1,5 |
ЯИМП.203731.157-18 |
2 |
1,5 |
LC |
ОКСС07(08) ТУ16.К71-212-94 |
|
Кабель оптический |
ОСРБ58.5/2-2/0Вом-2,0 |
ЯИМП.203731.157-19 |
2 |
2,0 |
LC |
ОКСС07(08) ТУ16.К71-212-94 |
