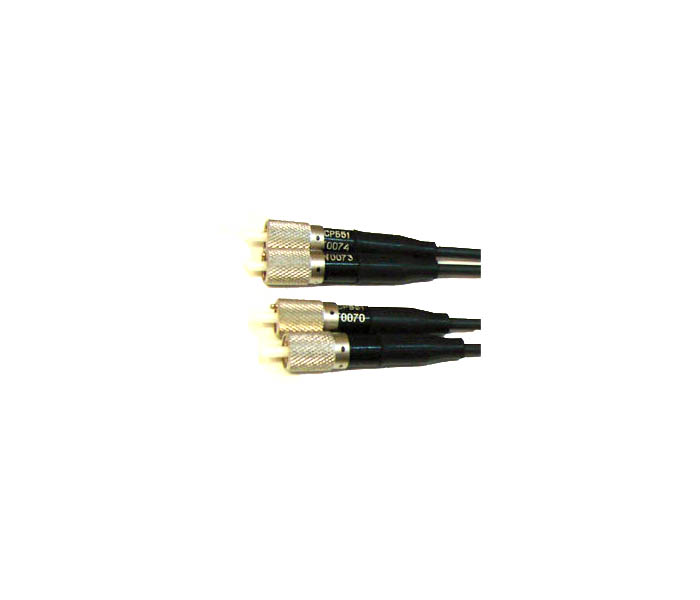

Вилка оптическая ОСРБ51
- Описание
- Варианты исполнений
- Конструктивные размеры
Применение:
(аналог "Лист-Х")
Оптический соединитель предназначен для армирования (оконцевания) многомодовых одноволоконных оптических кабелей с диаметром волокна 50/125 мкм. и наружной оболочки 3 мм. как в условиях специализированного предприятия, так и в условиях объекта Заказчика (потребителя).
Армируемые: - судовые типа ОКСм-01 ТУ16.К71-308-2001
Основные характеристики:
|
максимальные оптические потери при эксплуатации (ТУ) |
не более 0,8 дБ |
|
стойкость к воздействию климатических и механических факторов |
гр.2У ГОСТ РВ 20.39.414.1 |
|
повышенная предельная и рабочая температура |
+ 70 град.С |
|
пониженная предельная и рабочая температура |
- 60 град.С |
|
атмосферное пониженное рабочее давление |
0,67 х 103 Па (5мм.рт.ст) |
|
атмосферное повышенное давление |
29,4 х 104Па (3кГс/см) |
|
повышенная относительная влажность(при Т=25 град.С) |
98% |
|
стойкость к соляному туману |
Да |
|
стойкость к статической пыли |
Да |
|
синусоидальная вибрация (при амплитуде ускорения - 10 g ) |
1-2000 Гц |
|
механический удар одиночного действия |
1000g |
|
количество циклов сочленений-расчленений |
не менее 500 |
|
прочность крепления кабеля |
не менее 0,8 кГс |
|
срок службы |
25 лет |
|
условия хранения |
по ГОСТ В9.003-80 |
Условное обозначение изделия при заказе и в конструкторской документации: Комплект вилки ОСРБ51/1-1/0В НКФП.434622.002ТУ
