ОКЕ16-10/100/1000
- Описание
- Варианты исполнений
- Конструктивные размеры
ЯИМП.468352.018
ЯИМП.468352.005ТУ
Назначение:
Оптический коммутатор портов предназначен для работы в сетях информационного обмена Ethernet (10Мбит/с), Fast Ethernet (100Мбит/с) и Gigabit Ethernet (1000Мбит/c) рабочей группы при эксплуатации в стационарных помещениях и на мобильных объектах. Может использоваться для увеличения расстояния соединения между рабочими группами (двумя парами устройств) до 2000 метров и более посредством многомодового и одномодового волоконно оптического кабеля, а также для передачи информации через области воздействия электромагнитных помех.
Особенности:
- количество электрических портов (10/100/1000Мбит/с) --- от 1 до 16 в зависимости от исполнения;
- количество оптических портов (1000Мбит/с) --- 2 (CWDM, ом, 9/125 мкм) в зависимости от исполнения;
- алюминиевый корпус;
- порты электрические :
для исполнения ЯИМП.468352.018 - RJ45 кат.6;
для исполнений ЯИМП.468352.018-01(02) - разъемы типа вилки МР1-10-В ГЕО.364.184ТУ;
- оптические порты – розетки типа ОСРБ53 (типа FC);
- функции автосогласования;
- функции автокроссировки;
- внутренний источник питания: ~ 220В, или =27В, или = 12В;
- непрерывный режим работы.
Комплектация:
- соединительный электрический кабель
к разъемам типа МР1-10 – кабель МР110- RJ45-L(м) ЯИМП.685662.015
кабель МР110- МР110-L(м) ЯИМП.685662.016
для варианта исполнения ЯИМП.468352.018 – кабель ЗРМ16-RJ45-L(м) ЯИМП.685662.007
- кронштейн (уголки) крепления 2 шт.
- соединительный оптический кабель:
- кабель ОСРБ58.2/2-2/0В.ом(мм)-L(м) ЯИМП.203731.157(057)
(поставляется по заказу);
- кабель оптический аппаратный АрАОК2В/2-L. Ом(мм)
ЯИМП.203731.155(055) (поставляется по заказу)
- паспорт и РЭ по 1 шт.
Основные характеристики:
| Скорость передачи информации, Мбит/с | 10, 100 и 1000 |
| Климатическое исполнение | Группа 1.3 ГОСТ РВ 20.39.304-98 |
| повышенная предельная температура | + 65 град. С |
| повышенная рабочая температура | + 50 град. С |
| пониженная предельная температура | - 50 град. С |
| пониженная рабочая температура | - 40 град. С |
| атмосферное пониженное предельное давление | 12 х 103 Па (90 мм.рт.ст) |
| повышенная относительная влажность(при Т=25 град.С) | От 40% до 80% |
| стойкость к статической пыли | Да |
| синусоидальная вибрация (при амплитуде ускорения - 5 g ) | 1-300 Гц |
| Среднее время наработки на отказ, ч, не менее | 150 000 |
| Срок службы, лет, не менее | 10 |
| Условия хранения | по ГОСТ В9. 003-80 |
Условное обозначение коммутатора при заказе и в конструкторской документации:
- «Коммутатор ОКЕ16-10/100/1000 ЯИМП.468352.018-01 ЯИМП.468352.005ТУ»;
- «Коммутатор ОКЕ10-10/100/1000-2.ом ЯИМП.468352.018 ЯИМП.468352.005ТУ»
и т.д.
Варианты исполнений комм.ОКЕ16-1Гб:
по ЯИМП.468352.005ТУ
|
Коммутатор ОКЕ16-10/100/1000-2.ом |
ЯИМП.468352.018 |
Общее кол-во портов–16, из них: - электрических -14 ; - оптических – 2 (дву-направленные, ом, 9/125мкм,разъемы типа FC) Питание: ~ 220В. Корпус 19” |
прилож. Б, лист 12 |
|

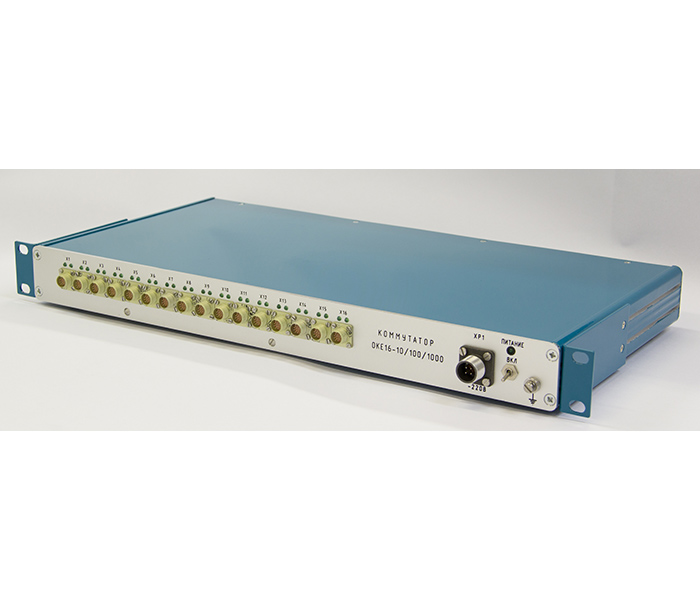

Коммутатор ОКЕ16-10/100/1000 |
ЯИМП.468352.018-01 |
Общее кол-во портов–16, из них: - электрических -16(вилка МР1-10 ГЕО.364.184ТУ) ; - оптических – нет Питание: ~ 220В. Корпус 19” |
прилож. Б, лист 13 |
|
Коммутатор ОКЕ16-10/100/1000 |
ЯИМП.468352.018-02 |
Общее кол-во портов–16, из них: - электрических -16(вилка МР1-10 ГЕО.364.184ТУ); - оптических – нет Питание: =27В. Корпус 19” |
прилож. Б, лист 14 |

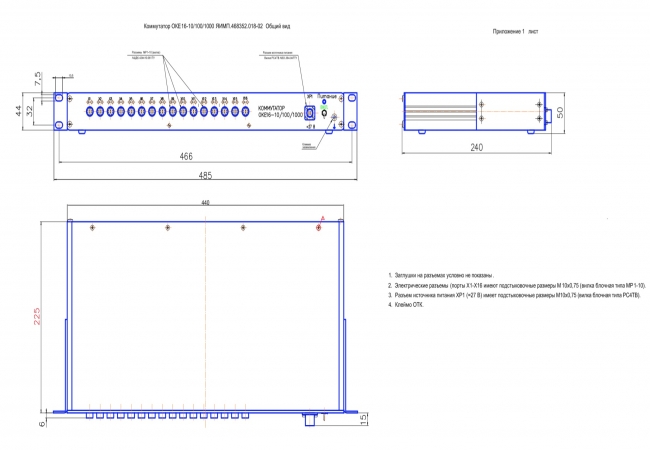

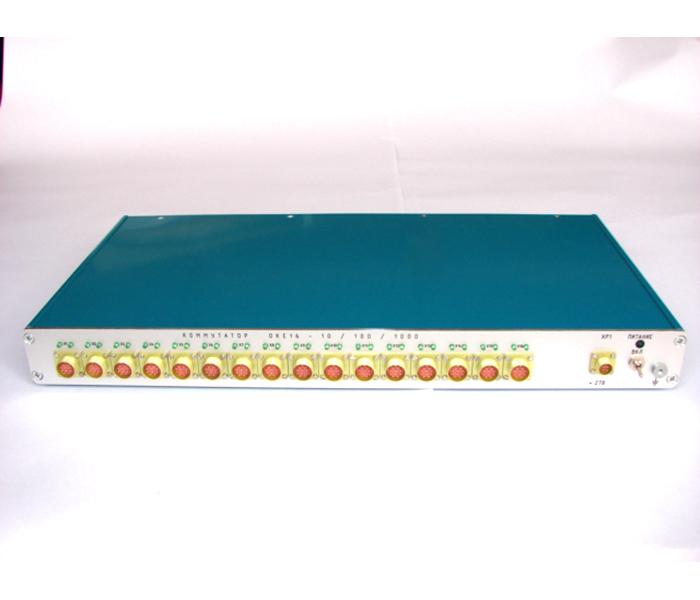

Комм.ОКЕ16-10_100_1000 ЯИМП.468352.018-02 Общий вид

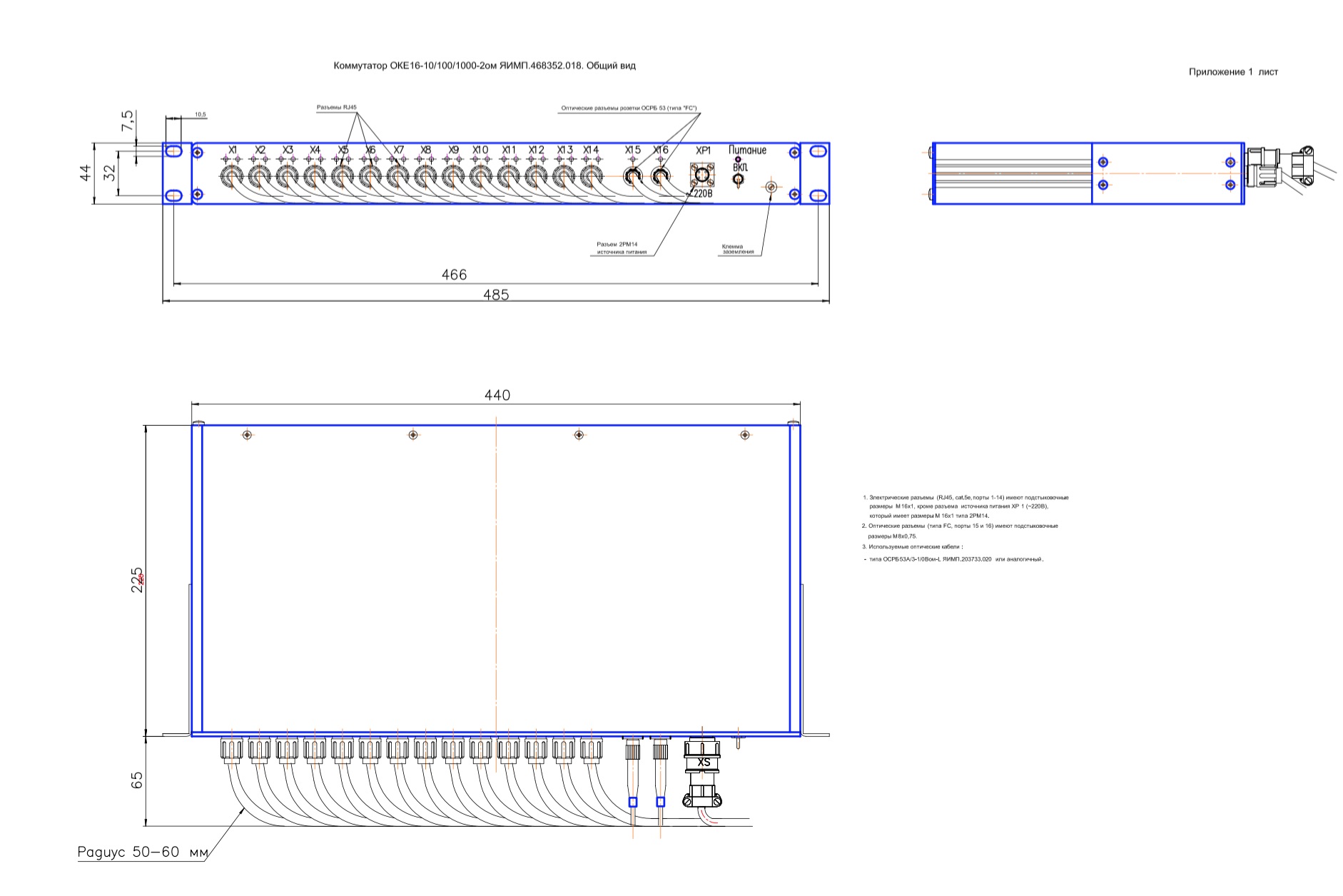

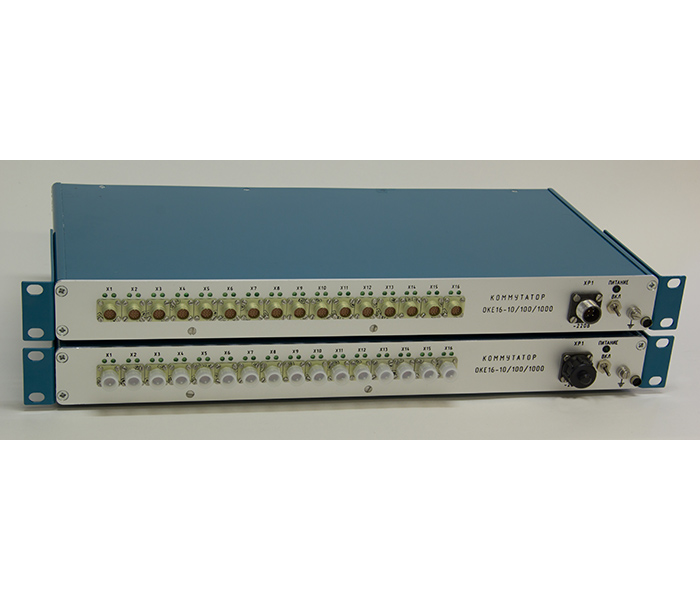

Комм.ОКЕ16-10_100_1000-2.ом.Общий вид с кабелем
