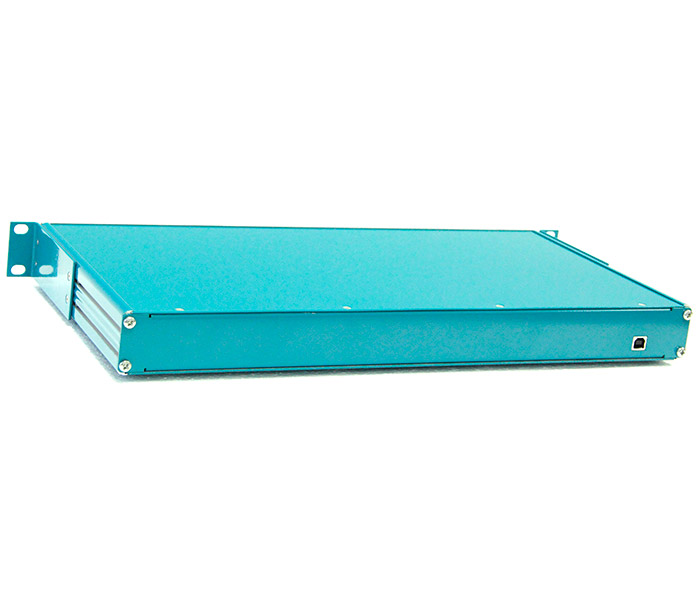

Коммутатор с оптическими портами ОКЕ10 - 10/100/1000
- Описание
- Варианты исполнений
- Конструктивные размеры
ЯИМП.468352.015 (019,039)
ЯИМП.468352.005ТУ
Назначение:
Оптический коммутатор портов предназначен для работы в сетях информационного обмена Ethernet (10Мбит/с), Fast Ethernet (100Мбит/с) и Gigabit Ethernet (1000Мбит/c) рабочей группы при эксплуатации в стационарных помещениях и на мобильных объектах. Может использоваться для увеличения расстояния соединения между рабочими группами (двумя парами устройств) до 2000 метров и более посредством многомодового и одномодового волоконно оптического кабеля, а также для передачи информации через области воздействия электромагнитных помех.
Особенности:
- общее количество портов - 10;
- количество электрических портов (10/100/1000Мбит/с) от 1 до 10 в зависимости от исполнения
- количество оптических портов (1000Мбит/с) - от 1 до 10 в зависимости от исполнения;
- алюминиевый корпус;
- порты электрические - разъемы типа вилки МР1-10-В ГЕО.364.184ТУ;
- оптический порты – розетки типа ОСРБ53 (типа FC);
- функции автосогласования;
- функции автокроссировки;
- внутренний источнок питания : ~ 220В, или =27В, или = 12В;
- непрерывный режим работы.
Комплектация:
- коммутатор ОКЕ10-10/100/1000……………………………………………1 шт.
- соединительный электрический кабель
- к разъемам типа МР1-10 – кабель МР110- RJ45-L(м) ЯИМП.685662.015
- кабель МР110- МР110-L(м) ЯИМП.685662.016
- кронштейн (уголки) крепления ……………………………………………2 шт.
- соединительный оптический кабель:
- кабель ОСРБ58.2/2-2/0В.ом(мм)-L(м) ЯИМП.203731.157(057) (поставляется по заказу);
- кабель оптический аппаратный АрАОК2В/2-L. Ом(мм) ЯИМП.203731.155(055) (поставляется по заказу )
- паспорт и РЭ………………………………………………………… по 1 шт.
Основные характеристики:
| Скорость передачи информации, Мбит/с | 10 и 100 |
| Климатическое исполнение | Группа 1.3 ГОСТ РВ 20.39.304-98 |
| повышенная предельная температура | + 65 град. С |
| повышенная рабочая температура | + 50 град. С |
| пониженная предельная температура | - 50 град. С |
| пониженная рабочая температура | - 40 град. С |
| атмосферное пониженное предельное давление | 12 х 103 Па (90 мм.рт.ст) |
| повышенная относительная влажность(при Т=25 град.С) | От 40% до 80% |
| стойкость к статической пыли | Да |
| синусоидальная вибрация (при амплитуде ускорения - 5 g ) | 1-300 Гц |
| Среднее время наработки на отказ, ч, не менее | 50 000 |
| Срок службы, лет, не менее | 10 |
| Технический ресурс в течение срока службы, ч, не менее | 20 000 |
| Условия хранения | по ГОСТ В9. 003-80 |
| Габаритные размеры, мм | 370 х 151х 44 |
| Вес, кг | не более 2,0 |
Условное обозначение коммутатора при заказе и в конструкторской документации:
- «Коммутатор ОКЕ10-10/100/1000 ЯИМП.468352.015 ЯИМП.468352.005ТУ»;
- «Коммутатор ОКЕ10-10/100/1000-4.мм ЯИМП.468352.019 ЯИМП.468352.005ТУ»
и т.д.
Варианты исполнений комм.ОКЕ10-1Гб:
по ЯИМП.468352.005ТУ
|

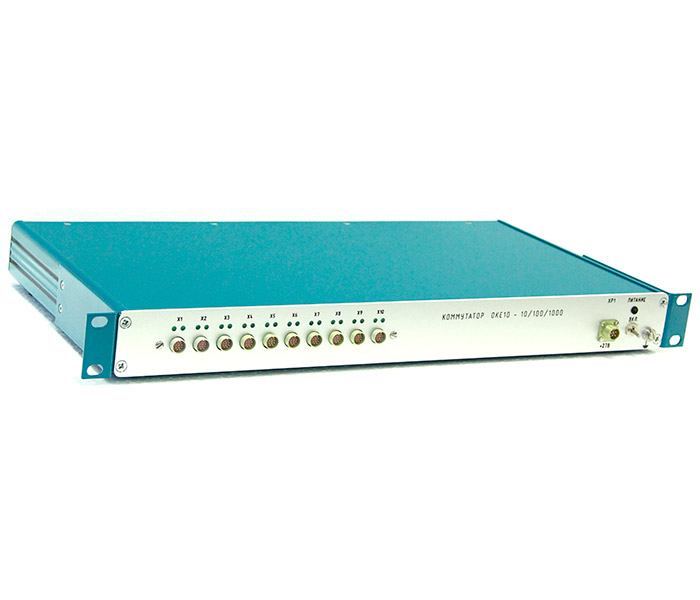

Коммутатор ОКЕ10-10/100/1000 |
ЯИМП.468352.015 |
Общее кол-во портов–10 из них: - электрических -10(вилка МР1-10 ГЕО.364.184ТУ) - оптических – нет Питание: -(=27)В. Корпус 19” |
прилож. Б, лист 9 |
|

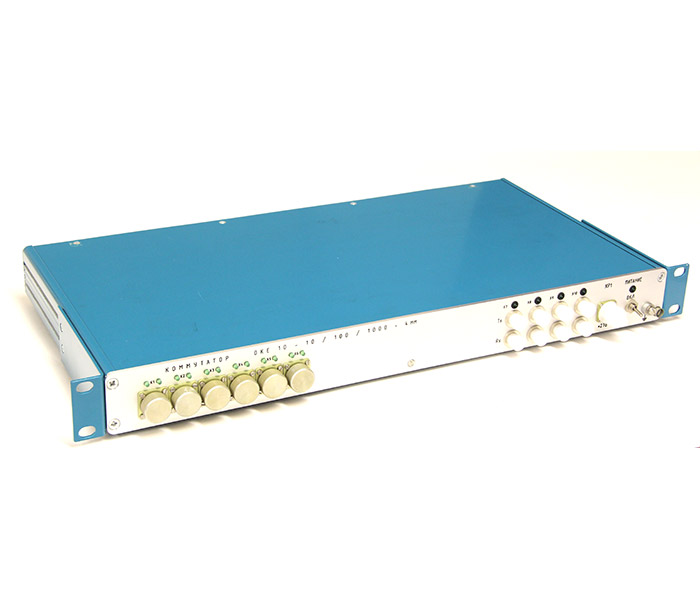

Коммутатор ОКЕ10-10/100/1000-4.мм |
ЯИМП.468352.019 |
Общее кол-во портов–10 из них: - электрических -6(вилка МР1-10 ГЕО.364.184ТУ) - оптических – 4 (розетка ОСРБ53, мм,50/125 мкм, типа FC) Питание: -(=27)В. Корпус 19” |
прилож. Б, лист 10 |
|
Коммутатор ОКЕ10-10/100/1000-4.мм (управляемый) |
ЯИМП.468352.039 |
Общее кол-во портов–10 из них: - электрических -6(вилка МР1-10 ГЕО.364.184ТУ) - оптических – 4 (розетка ОСРБ53, мм,50/125 мкм, типа FC); Порт управл. – USB 2.0 Питание: -(=27)В. Корпус 19” |
прилож. Б, лист 11 |

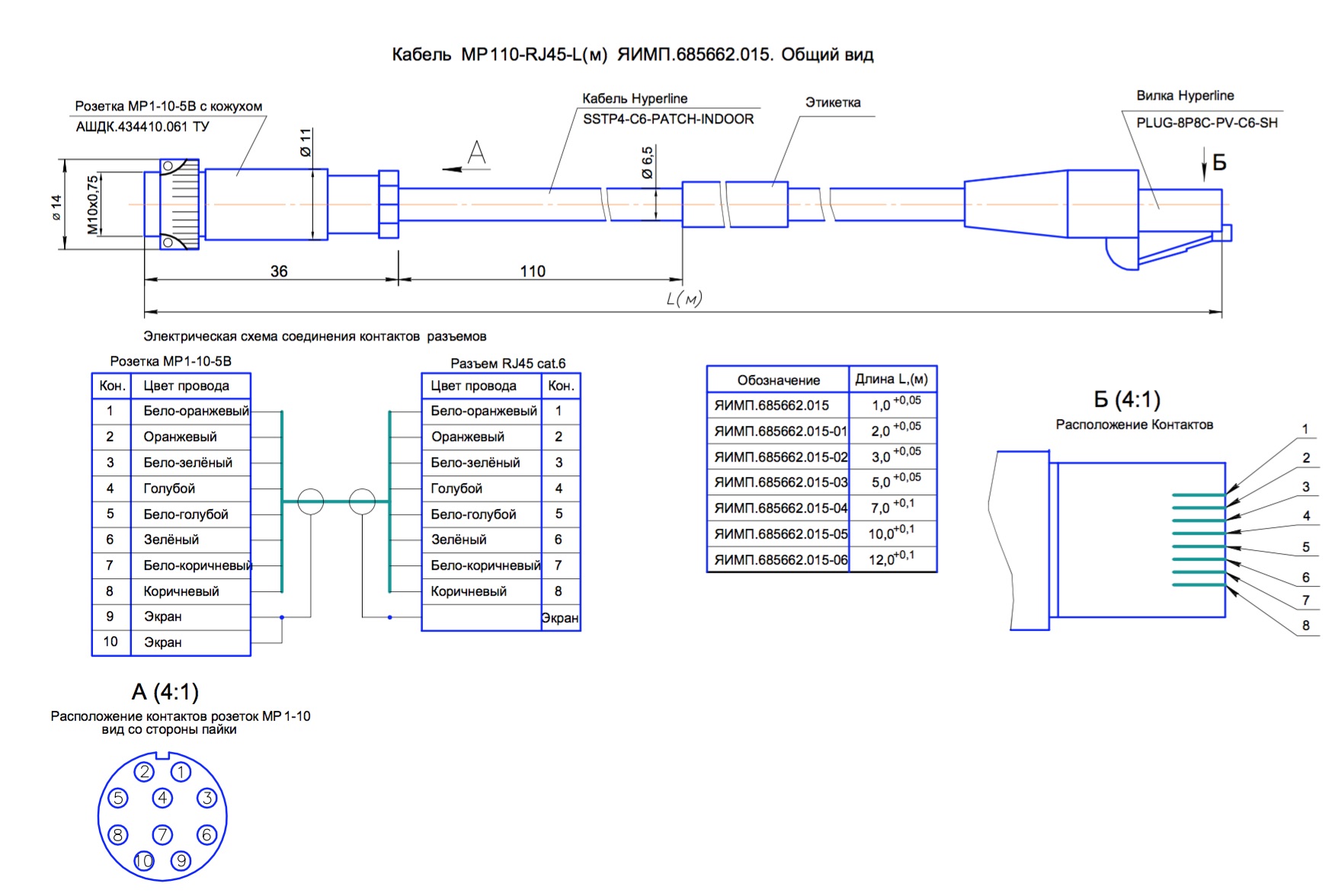

Кабель МР110-RJ45-L ЯИМП.685662.015 Общий вид

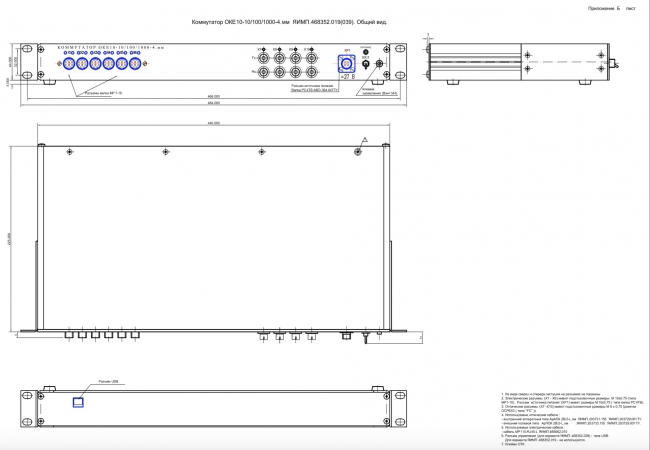

ТУ.Коммутатор.ОКЕ10-1ГБ -4.мм ЯИМП.468352.019(039) Общий вид

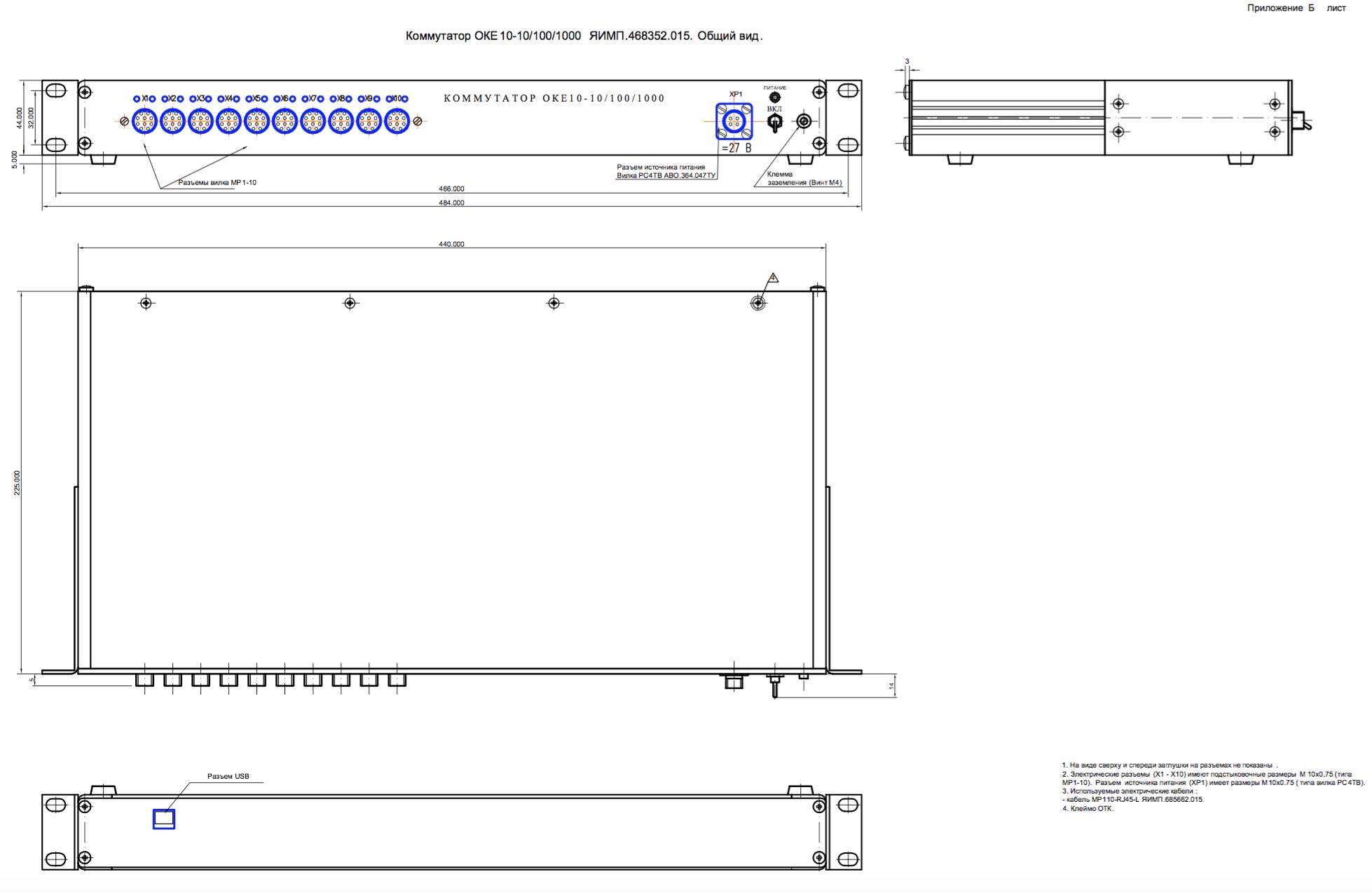

ТУ.Коммутатор.ОКЕ10-1ГБ ЯИМП.468352.015
